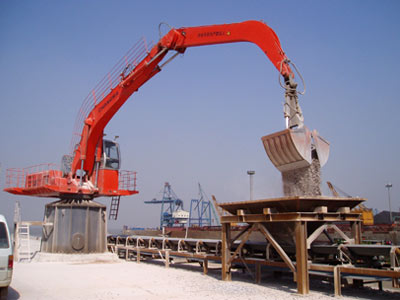

WZD50-5固定式

WZY(D)50-5固定式抓料机主要技术特点

○ 动力除选用柴油型外，可选择电动机为动力（国内独有电动液压抓料机技术三相异步电动机，国内独有电动液压挖掘机技术，环保节能、维护保养简单、运行成本低 , 新型双电刷集电环，使用寿命长）
○ 双泵双回路总功率控制，合理分配和利用动力
○ 双泵合流，多动作复合，提高作业效率
○ 常闭式回转制动
○ 独立油冷却系统，液压油冷却器散热面积大，散热效果佳
○ 增强型工作装置的结构形式、尺寸、作业范围和抓斗容量根据客户的实际情况选择
○ 计算机优化设计的工作装置，箱形结构加铸焊结构实现合理的高强度构造
○ 意大利软管、密封和特瑞堡油缸密封，彻底解决液压系统不渗油
○ 多功能仪表盘，检测各种压力、温度、油位、电压并进行声、光报警
○ 立体送风、新鲜空气循环、无氟环保、大容量全自动冷暖空调系统
○ 固定增高流线型外观司机室，防震隔音、视野广阔、安全舒适，提供轿车般的工作环境
○ 斗齿可换

可按需单独或组合配置以下先进系统：
□ 电磁吸盘装置
□ 电视监控系统
□ 电子称重系统
□ 自动集中润滑系统

WZY(D)50-5固定式抓料机主要技术性能参数表

序号	项目		单位	参数
				梅花抓斗	贝壳抓斗
1	整机重量		t	50
2	抓斗规格	标准斗容	m³	1.0	2.5
		可选斗容	m³	0.8~1.0	1.0~3.0
3	电动机	型号		Y315M1-4 异步电动机
		额定功率	kw	132
		额定转速	r/min	1480
4	柴油机	型号		道依茨 F 8L 413F
		功率	kW	140
		转速	r/min	2000
5	液压系统	主油路工作压力	MPa	27.4
		主油路工作流量	L/min	2×256
		控制形式		液压先导控制
		液压油箱容量	L	650
6	性能参数	回转速度	r/min	8.2
		作业循环时间	s	21
		最大起重力矩	kN.m	梅花抓斗800/贝壳抓斗700
7	作业参数	动臂长度	mm	11000	8600
		斗杆长度	mm	7300	6000
		最大抓取高度	mm	17745	15041
		最大抓取半径	mm	17243	8976
		最大抓取深度	mm	6285	10286
8	电磁吸盘	直径	mm	1100
		吊运能力	kg	冷态 1050/ 热态 840
		重量	t	1.37
9	司机视线高度	固定 1000mm 司机室	mm	5250
		升降司机室	mm	4250~6250
10	其他配置	冷暖空调（标准）；司机室防护栏（标准）；固定升高 1.0 米（标准）、 1.2 米、 1.5 米（选配）；电磁吸盘（选配）；自动集中润滑系统（选配）；电视监控系统（选配），电子称重系统（选配）。

WZY(D)50-5固定式抓料机主要元件配置表

序号	元件名称	制造商
1.1	柴油机	华北柴油机厂( 德国道依茨技术 )
1.2	电动机	重庆电机厂或兰州电机厂
	电控柜	广森
	集电环	河北东光
2	液压泵	力源液压( 德国力士乐技术 )
3	左主阀	枫阳液压( 德国力士乐技术 )
4	右主阀	枫阳液压( 德国力士乐技术 )
5	单体阀	枫阳液压( 德国力士乐技术 )
6	回转马达	德国力士乐/上海玉峰/北京华德
7	回转减速机	北京力士乐/邦立减速机（力士乐技术）
8	中央回转接头	四川邦立重机Bonny
9	扶手式先导阀	日本川崎Kawasaki
10	司机椅	德国格拉默Grammer
11	液压胶管密封	意大利
12	空调系统	武汉金东

WZY(D)50-5固定式贝壳抓料机作业范围图

WZY(D)50-5固定式抓料机适用范围
